Ниже приведены схемы подключения переключателей, переключателей, диммеров.

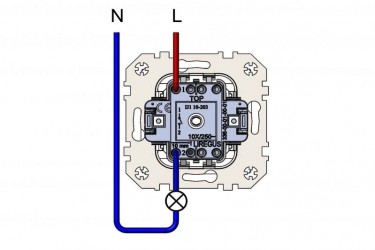

Выключатель 1-клавишный IJ1.10-203-01



Выключатель 1-клавишный с LED-подсветкой IJ1.10-204-01



Выключатель 2-клавишный IJ5.10-203-01

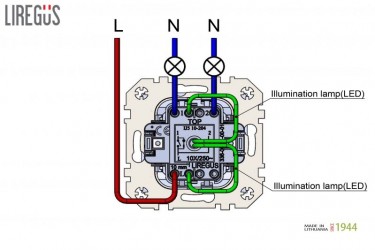

Выключатель 2-клавишный с LED-подсветкой IJ5.10-204-01

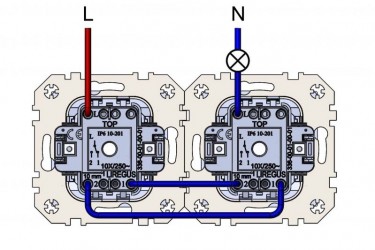

Переключатель 1-клавишный IP6.10-201-01 в электрической цепи с таким же переключателем IP6.10-201-01

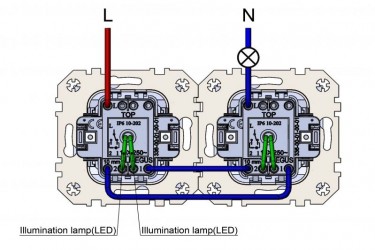

Переключатель 1-клавишный с LED-подсветкой IP6.10-202-01 в электрической цепи с таким же переключателем IP6.10-202-01

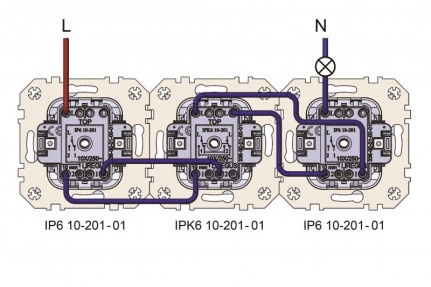

Переключатель 1-клавишный IP6.10-201-01 + переключатель крестовой IPK6.10-201-01 + переключатель 1-клавишный IP6.10-201-01

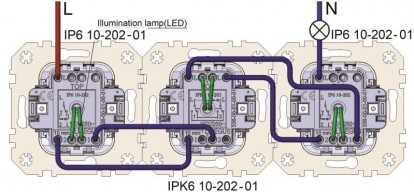

Переключатель 1-клавишный с LED-подсветкой IP6.10-202-01 + переключатель крестовой IPK6.10-201-01 + переключатель 1-клавишный с LED-подсветкой IP6.10-202-01







Переключатель 1-клавишный IP6.10-201-01 + переключатель 2-клавишный IP6+6.10-001-01 + переключатель 1-клавишный IP6.10-201-01

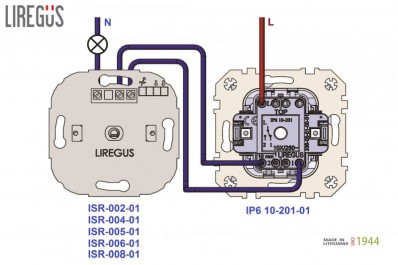

Светорегулятор ISR-002/004/005/006/008-01 + переключатель 1-клавишный IP6.10-201-01



Светорегулятор ISR-005-01 + переключатель 1-клавишный IP6.10-201-01

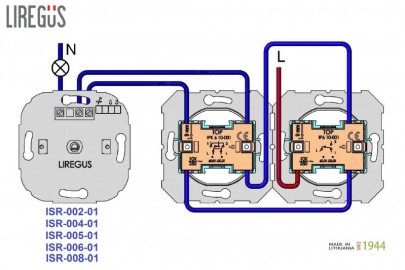

Светорегулятор ISR-002/004/005/006/008-01 + 2 переключателя IPK6.10-201-01 и  IP6.10-201-01



Светорегулятор ISR-005-01 + 2 переключателя IPK6.10-201-01 и  IP6.10-201-01



Светорегулятор ISR-002/004/005/006/008-01



Светорегулятор ISR-005-01

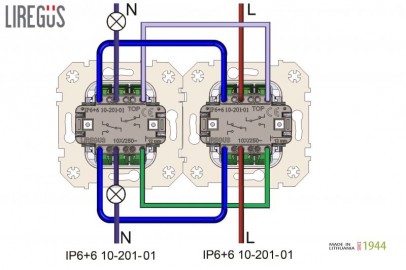

Подключение двух переключателей IP6+6.10-201-01



Выключатель 1-клавишный импульсный IIJ1.10-203-01 + диммер ISR-007-01





2 выключателя 1-клавишных импульсных IIJ1.10-203-01 + диммер ISR-007-01



Комплект беспроводного управления освещением RJ-314i (в комплект RJ-314 входят: приемник RJ-314 и передатчик RJ-314)

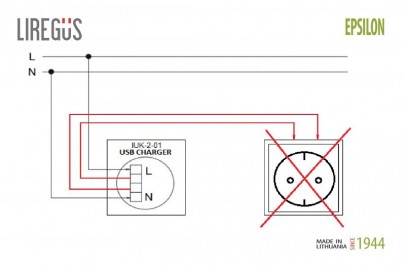

2-местное USB зарядное устройство (!не подключать "электрическая розетка + зарядное устройство USB")



Диммер + переключатель IP6.10-001-01



Диммер + крестовой переключатель IPK6.10-001-01 + переключатель IP6.10-001-01



Подключение двух розеток "Profi" с подпружиненными соединительными контактами IKL16.10-204-01

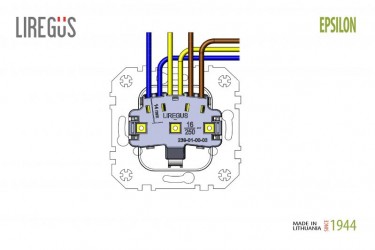

Герметичная розетка "Profi" с подпружиненными контактами подключения IKL16.10-208-01



Подключение двух розеток с винтовыми зажимами IKL.16-404-01 + IKL.16-404-01 или IKL.16-414-01 + IKL.16-414-01

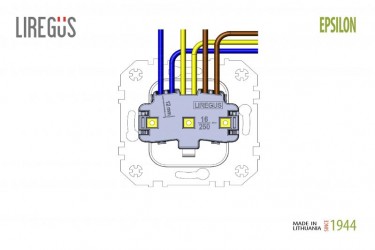

Розетка герметичная с винтовыми зажимами IKL16.10-408-01
